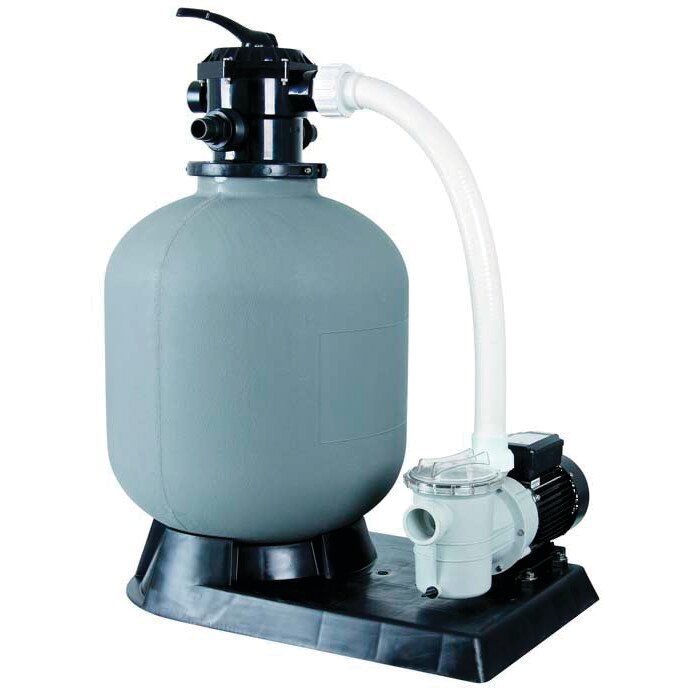

Filtre à sable complet - Pool Filter Set 500 - Ubbink - 9 m³/h
439,50 € TTC 0,50 €
En stock
Plus que 1 exemplaire(s)
Expédié par Youpalo
Livraison offerte le mardi 31 décembre 2024 avec MESSAGERIE Colis volumineux
- France métropolitaine
- Prix unitaire
- Voir nos conditions générales de vente
Livraison à domicile disponible
Livrable en FranceRéf :
839780- Pour bassin jusqu'à 70m³
- Vanne 6 voies pour faciliter l'entretien et l'hivernage
- Manomètre pour connaitre la pressions dans la cuve
Paiement
sécurisé
sécurisé
Expédition le jour même
pour une commande passée avant midi
pour une commande passée avant midi
15 jours
pour changer d'avis
pour changer d'avis
Service client
spécialisé
spécialisé
Cumulez 37 points de fidélité en achetant ce produit.
Description
Présentation
Votre gamme de filtre à sable complet Poolfilter Set
La gamme de filtre à sable Poolfilter Set, comme une majorité des filtres de piscine Ubbink, ont la réputation d'être de haute qualité et relativement simple à utiliser ! La longévité de leur filtre à sable n'est plus à prouver, mais cela ne signifie pas qu'il ne faut pas changer le sable de votre filtre. Ce dernier doit être changé environ tous les 5 ans, cela va également dépendr de votre fréquence d'utilisation. Équipé d'une vanne 6 voies, votre filtre à sable Poolfilter Set répond à tous vos besoins !
Dimensions du filtre à sable et utilisation de la vanne

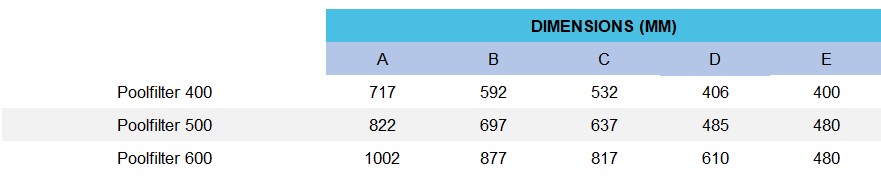

Voici les différentes dimensions du filtre à sable et du socle en image ci-dessous. Concernant le fonctionnement de la vanne 6 voies, voici les différentes positions :
- Position 0 "Hiver" : Permet la vidange du filtre en ouvrant une entrée d'air dans la partie supérieure du filtre afin d'éviter tout risque lié au gel.
- Position 1 "Filtration" : Permet la filtration de l'eau de piscine. L'eau circule dans la cuve.
- Position 2 "Lavage" : Permet de nettoyer le sable présent dans votre filtre et pour que le sable au fond du réservoir soit débourbé.
- Position 3 "Rinçage" : Permet le rinçage de la tête de la vanne pour évacuer les résidus.
- Position 4 "Vidange" : Permet la vidange de l'eau de la piscine.
- Position 5 "Circulation" : Permet de créer un déplacement de l'eau dans la piscine pour diluer les produits de traitement.
- Position 6 "Fermé" : Permet la réalisation de travaux de maintenance sur le filtre.
Ubbink – Système de filtration à sable
Le principe de la filtration à sable est simple :
- L’eau est aspirée de la piscine par la pompe à travers le skimmer ou la prise balai, puis dirigée vers le filtre à sable via une vanne 4 ou 6 voies, selon le modèle choisi. Le sable sert de filtre naturel pour débarrasser l'eau des impuretés.
- Sous pression, l’eau traverse le sable, qui retient les impuretés. Elle passe ensuite à travers les crépines avant de remonter dans le tube collecteur pour être renvoyée propre dans la piscine.
- Un manomètre sur la vanne multivoies permet de vérifier la pression dans la cuve. Lorsque la pression mesurée atteint le double de celle au départ, il est nécessaire de laver le filtre en ajustant la vanne, moteur éteint.
- Quand la pression indiquée par le manomètre est 2 fois supérieures à la pression initiale, il faut procéder au lavage du filtre. Cette opération s'effectue en manipulant la poignée de la vanne multivoies moteur éteint.
IMPORTANT !
Une distance de sécurité minimale de 3,50 mètres doit être respectée entre la piscine et la prise électrique.
Tous les modèles de filtre à sable Poolfilter Set Ubbink et leurs différentes caractéristiques
Les modèles de filtre à sable Poolfilter Set présentés ci-dessous ne disposent pas tous du même nombre de voies. Le Poolfilter Set 300 a une vanne 4 voies tandis que les autres produits de la gamme tel que le Poolfilter Set 400, 500 et 600 ont une vanne 6 voies. Voici la différence entre chacun des modèles de la gamme :
| Référence fabricant | ||||||
|---|---|---|---|---|---|---|
| Modèle | 300 |
|||||
| Pompe | ||||||
| Puissance de la pompe | ||||||
|
|
||||||
| Diamètre extérieur du filtre | ||||||
| Débit max (colonne d'eau 8m) |
||||||
| Pression max du système | ||||||
|
|
||||||
| Capacité en sable | ||||||
| Grain du sable | ||||||
| Raccords aspiration et refoulement |
||||||
| Fonctions | ||||||
|
|
||||||
| Support filtre + pompe | ||||||
| Kit de fixation | ||||||
| Connection tuyau pompe | ||||||
| Manomètre | ||||||
| Raccord de tuyau 38 mm | ||||||
| Raccord de tuyau 50 mm | ||||||
| Garantie | ||||||
Caractéristiques
| Capacité de traitement de l'eau | 31 à 40 m³ |
|---|---|
| Capacité en sable | 75 kg |
| Couleur | Gris |
| Capacité en zéolite | 45 kg |
| Programmation intégrée | Non |
| Capacité verre filtrant | 60 kg |
| Tension | 230 V |
| Nuance de couleur | Noir |
| Débit d'eau | 9 m³/h |
| Débit d'eau de la pompe | 9 m³/h |
| Débit d'eau du système | 9 m³/h |
| Débit max | 9 m³/h |
| Diamètre | 500 mm |
| Diamètre cuve | 500 mm |
| Diamètre tuyau | 38 mm |
| Marque commerciale | Ubbink |
| Granulométrie max | 5.25 mm |
| Granulométrie min | 4.4 mm |
| Hauteur | 82.2 cm |
| Poids | 21 kg |
| Puissance | 0.75 CH |
| Vendu par | 1 Pc |
| Fréquence | 50 Hz |
| Type de filtre | Filtre à sable |
| Vendu | A l'unité |
| Conditionnement | Boîte gencodée |
| Gamme | Pool Filter Set |
| Modèle | 500-9m³/h |
| Référence fabricant | 7504643 |
Montage
Montage de votre groupe de filtration Poolfilter Set de chez Ubbink
• Mise en place sur le socle :
1- Placer la pompe sur le socle et la fixer à l‘aide des vis fournies avec la pompe.
2- Positionner la cuve sur son support.
3- Faire pivoter la cuve de gauche à droite pour la verrouiller.
• Mise en place du système de filtration :
1- Placer le tuyau transparent anti-suspension sur la base du tube collecteur. La crépine vers le haut.
2- Passer le tube collecteur dans le filtre et emboîter les crépines (1/4 de tour).
3- Centrer le collecteur dans le fond du filtre et le maintenir avec un peu de sable.
4- Boucher le haut du tube collecteur avec le couvercle transparent founi.
• Mise en place du sable :
1- Remplir la cuve au 1/3 avec de l‘eau afin de protéger les crépines lors de la chute du sable.
2- S‘assurer que le tuyau central est bien dans l‘axe par rapport à l‘orifice supérieur.
3- Verser délicatement le premier sac de sable afin de ne pas désaxer le tuyau central.
4- Vérifier la bonne position du tuyau central, (pour cela utiliser la vanne Top pour contrôler l‘alignement de l‘ensemble). Maintenir la crépine du tube anti-surpression au dessus du sable.
5- Verser la quantité de sable restante sans toute fois dépasser les 2/3 de la hauteur de la cuve.
6- Ôter le couvercle transparent.
• Mise en place de la vanne multivoies :
1- Nettoyer la rainure du joint de vanne et le pourtour de la cuve.
2- Lubrifier le joint torique et le placer sur le dessous de la vanne.
3- Disposer, à l‘aide de téflon, le manomètre sur la vanne à la place de la vis plastique.
4- Nettoyer la collerette de la cuve e placer la vanne en s‘assurant que le tube collecteur entre correctement dans l‘orifice inférieur de celle-ci.
5- Disposer les deux demi brides de part et d‘autre de la vanne en prenant soin de placer les “empreintes écrou” à l‘opposé.
Veiller à bien insérer les collerettes de la vanne et du filtre dans la bride.
Insérer vis et écrous et serrer la bride. Alterner le vissage sur les deux vis afin d‘avoir un couple de serrage homogène.
Laisser temporairement du jeu dans le serrage pour laisser la possibilité à la vanne de pivoter.
Pour une qualité de filtration maximum il faudra changer le sable tous les 5 ans, et le verre tous les 9 ans.
